| 加工定制：否 | 品牌：晶力泰 | 型号：JLT35003PCBA03 |
| 种类：LCM液晶模块 | 屏幕尺寸：3.5英寸 | 货号：JLT35003PCBA03 |
| 色彩：全彩 | 亮度：200 | 对比度：320*480 |
| 分辨率：320*480 | 像素：320*480 | 点距：0.1mm |
| 响应时间：0.01ms | 可视角度：65、65、65、65° | 是否跨境货源：否 |
| 触摸类型：电阻触摸 | PIN间距：2.54MM | 数据位数：兼容8/16bit |
产品型号：JLT35003PCBA03
A.产品概述（Description of products）
产品型号（Product model）JLT35003PCBA03
分辨率（Resolution）：320*480
面板尺寸（Panel size）：3.5英寸
面板品牌（Panel manufacturers）：CMO.台湾奇美
驱动芯片（Drive chip）：ILI9488，ILI9486l
接口数量（Interface PIN）：26PIN排母
接口方式（Interface type) ：快速SPI接口 & SPI触摸接口
活动区域（Active area）： 48.96*73.94mm
产品厚度（thickness）：5.2 mm MAX
触摸类型（Touch type）：电阻触摸

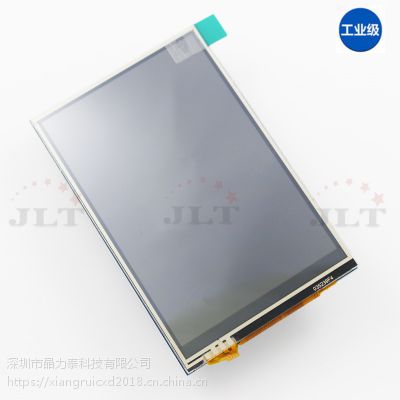

B.产品图片（Product pictures）
点我选购样品
点我了解2.4寸液晶模块
点我了解2.8寸液晶模块
点我了解3.2寸液晶模块
C.接口定义（ Interface definition）
| PIN 脚 | 名称 | 描述 | 电路接法 | |
| 1 | NC | NC | ||
| 2 | 5V | VCC供电5V | ||
| 3 | NC | NC | ||
| 4 | 5V | VCC供电5V | ||
| 5 | NC | NC | ||
| 6 | GND | GND | ||
| 7 | NC | NC | ||
| 8 | NC | NC | ||
| 9 | GND | GND | ||
| 10 | NC | NC | ||
| 11 | TP_IRQ | 电阻触摸中断信号 | ||
| 12 | NC | NC | ||
| 13 | NC | NC | ||
| 14 | GND | GND | ||
| 15 | NC | NC | ||
| 16 | NC | NC | ||
| 17 | NC | NC | ||
| 18 | RS | 液晶寄存器选择信号：1.参数数据 0.指令 | ||
| 19 | MOSI | SPI总线MOSI. | ||
| 20 | GND | GND | ||
| 21 | M*** | SPI总线M***. | ||
| 22 | RESET | 液晶复位 低电平复位 | ||
| 23 | SCK | SPI总线SCK. | ||
| 24 | CS | 液晶片选 低电平有效 | ||
| 25 | GND | GND | ||
| 26 | TP_CS | 电阻触摸片选信号 | ||
点我下载全套资料（Demo程序.规格书.参考设计资料) ！！
D.其他信息（ Other information）
详细规格书及配套代码.应用资料.可到网站下载页面进行下载，也可直接咨询晶力泰销售人员。
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
